Dobrador de tubos

Essa dica é pra quem tem interesse em montar um dobrador de tubos, mas está com dificuldades. Na internet é muito difícil de se encontrar um projeto gratuito, por isso resolvi disponibilizar esse projeto aqui, que foi desenvolvido por mim em parceria com meu irmão.

Licença

Licença Creative Commons
O projeto Dobrador de tubos de Alessandro R. P. da Silva está licenciado com uma Licença Creative Commons - Atribuição-NãoComercial-CompartilhaIgual 4.0 Internacional.


Você pode fazer quase tudo com o projeto, respeitando os itens abaixo:
- não vender;
- as melhorias realizadas também serem compartilhadas sob as mesmas condições;
- se for publicar mencionar os autores e o blog.

Materiais

- Chapas de 1/2"
- 500 mm de ferro maciço redondo de 1"
- 1000 mm de tubo de 3"
- 300 mm de barra roscada 3/4"
- 2 viga U de 6" de 350 mm de comprimento.
- Roldanas para os tubos

Modelagem 3D




















Componentes e cotas



Roldanas fixas

Roldanas móveis

 Cantoneira de apoio lateral para tubo

Cabo e barra roscada da parte móvel

A barra roscada fica entre as duas peças da parte móvel para prender e travar na distância desejada.

 Partes móveis

Partes móveis, onde uma é encaixada na outra para dar o movimento e regular a distância entre as roldanas.



Pino da parte móvel

Pino de 22mm de diâmetro para as roldanas da parte móvel.

Cantoneira de apoio para o tubo

Cantoneira de apoio inferior para os tubos, com um furo oblongo para regulagem da outra cantoneira de apoio lateral.

Base superior

Base superior do dobrador de tubos, onde vão fixadas as partes móveis e fixas com as roldanas.

Pino com chaveta, reforço para as bases e espaçador

Abaixo pode ser visto o pino com chaveta utilizado nas roldanas da parte fixa, também há os reforços das bases e o espaçador, que vai no pino chavetado, para garantir a altura correta das roldanas fixas em relação as roldanas móveis.

Tubo para a base

Tubo de 3" para ser utilizada para unir as bases.

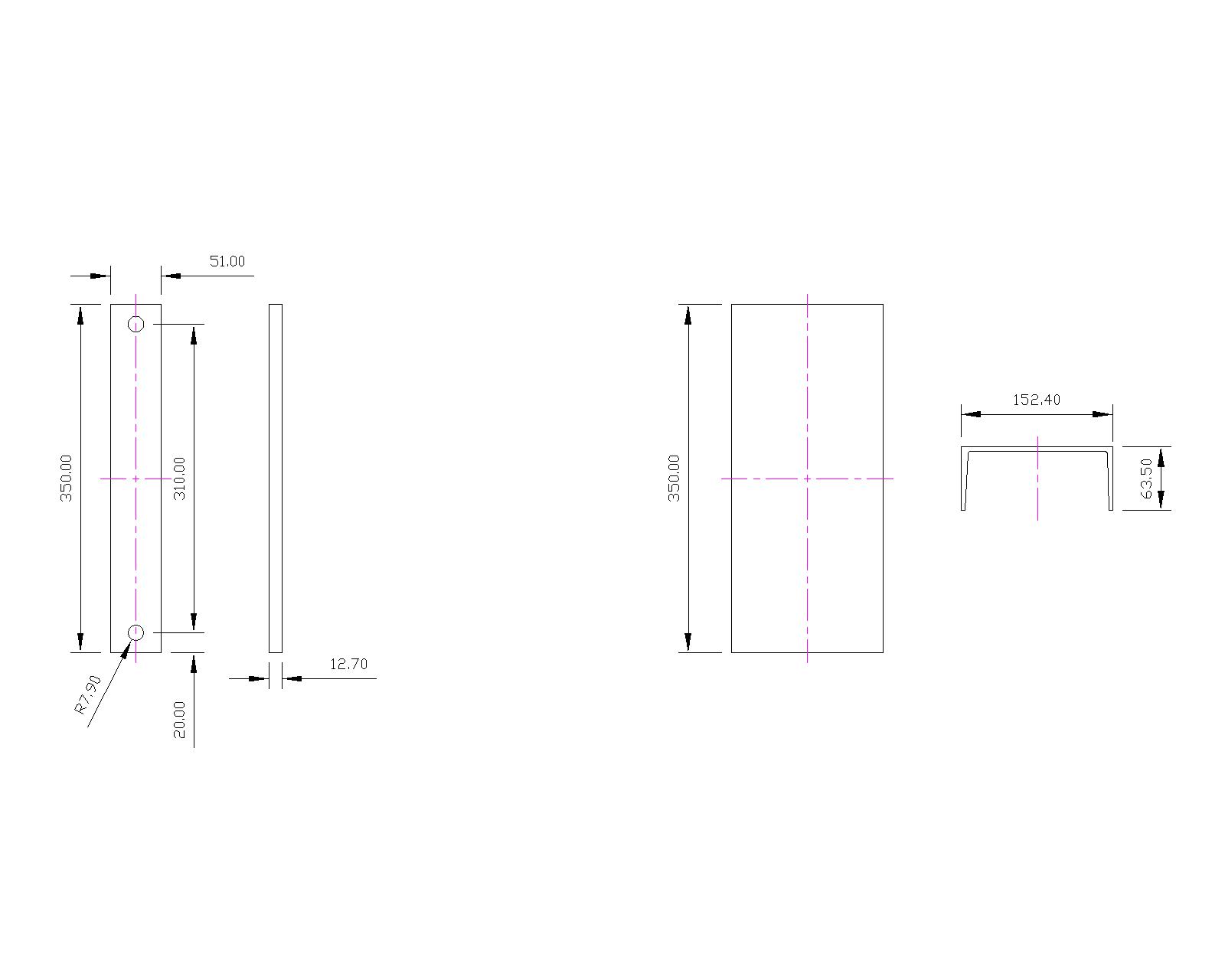

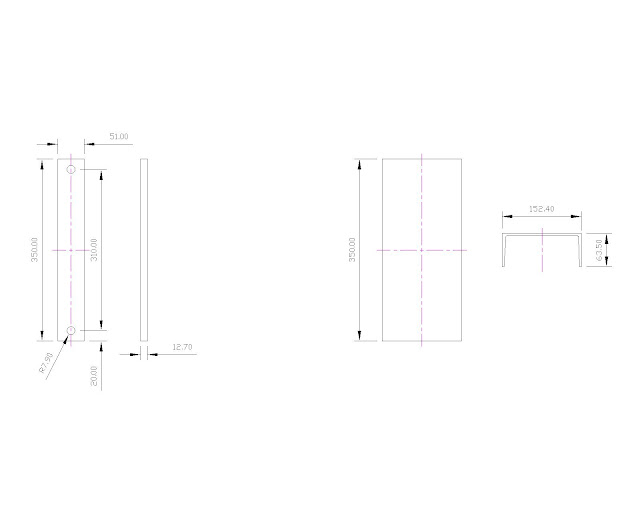

 Vigas U para a base inferior

São utilizadas duas viga U soldadas unidas, porém podem serem substituídas. Foram utilizadas as vigas pois tínhamos disponível.


O projeto completo pode ser baixado aqui.
Qualquer dúvida é só perguntar.
